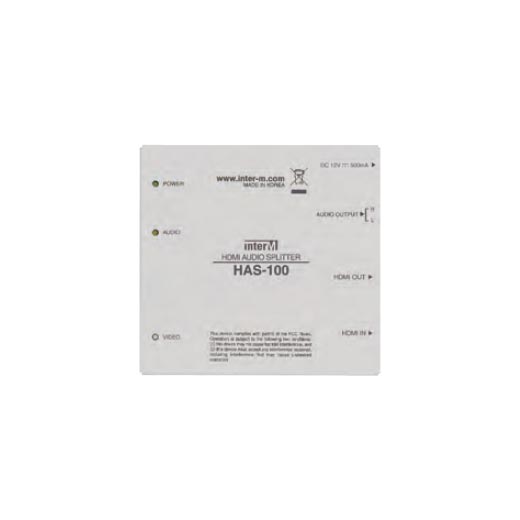

HAS-100

제품특징

HAS-100은 VIDeo와 AuDIo를 포함한 HDMI 신호를 입력 받아서
HDMI의 오디오를 분리하여 출력해주는 HDMI AuDIo SPlItteR 장비입니다.
HAS-100은 HDMI 1.3을 지원하여 HD / Full HD급 영상 신호를 입출력으로 하며,
비디오 출력 장비와 오디오 출력 장비가 별도로 구성된 장소에서 활용이 가능합니다.

  • FULL HD를 지원하는  GDMI AUDIO SPLITTER
  • HDMI 1.3 지원 및 HDCP 1.4 지원
  • HDMI 신호로부터 아날로그 오디오 신호 출력
  • 상태 LED (DC 입력, 비디오 입력, 오디오 출력) 지원

스펙

HAS-100
Input HDMIN Ver. 1.3. Type A 커넥터, Embedded Audio 대응
Output HDMI, Type A 커넥터, 입력 포맷 출력 (Bypass),
Embedded Audio 대응
Analog Audio (Stereo) 출력 지원, RCA 커넥터
HDMI HDMI 1.3, Up to 1080p60 × 2 (Input ×, Output × 1)
HDCP 대응
BandWidth 2.25 Gbps/Channel
사용온도 0˚C~40℃
사용전원 DC 12V, 500mA
소비전력 3.5W
중량 0.45kg
외형(WHD) 138.3 × 132.8 × 28.6mm
단자 신호 포맷 어스펙트비
60Hz 지역
HDMI 480ⅰ (NTSC), 480p 4:3
720p(60/59.95)
1080i(60/59.94)
1080p(30/29.97), 1080psF 30		 16:9
1080p(60/59.94) 16:9
50Hz 지역
HDMI 576ⅰ (PAL), 576p 4:3
720p(50)
1080i(50)		 16:9
1080p(50) 16:9
단자 신호 포맷 성능
오디오 출력 규격 및 성능
HDMI Maximum Output Level 9.9dBV
Standard Output Level -10dBV
S/N 65dB 이상
THD 0.1% 이하
