제품특징

  • 스피커 선로의 단락, 단선 체크 가능
    실시간 체크 및 수동, 자동 (스케쥴링) 체크가 가능합니다.
  • 다양한 선로 상태 표시
    스피커로 선로 상태를 전면 LED를 통해
    정상, 단락, 단선으로 표시합니다.
    GOOD(녹색) : 정상 상태
    NG(빨간색) : 오차범위를 벗어난 스피커 임피던스
    SHORT(주황색) : 스피커 선로 단선
    OPEN(빨간색 점멸) : 스피커 선로 단선
    채널 LED OFF : 스피커 연결 안됨
  • PC 모니터링
    인터엠 6000시스템의 운영 프로그램을 통해
    스피커 선로 상태 모니터링이 가능합니다.
  • 자동(스케쥴) 체크 ON/OFF
    선로 자동 체크를 ON/OFF 가능하며 전면 LED로
    상태 식별이 가능합니다.
  • 접점 출력 단자
    화재 발생시에 Relay out 단자를 통해 접점을 발생시켜
    다른 주변 기기의 제어 및 원거리 모니터링이 가능합니다.
  • 스피커 선로 임피던스 저장
    각 CH의 임피던스를 측정하여 메모리에 저장하고,
    이를 통해 CH별 선로 임피던스의 기준값을 정합니다.
  • 임피던스 체크 범위
    스피커 선로 임피던스 체크 범위 : 33.3㏀ 이하
  • 부저 동작
    한 개 혹은 그 이상의 선로 이상이 감지되면 부저가 동작하므로
    간편하게 선로의 상태를 감지할 수 있습니다.
    ON/OFF 버튼을 통해 부저의 사용 여부를 결정할 수 있습니다.

스펙

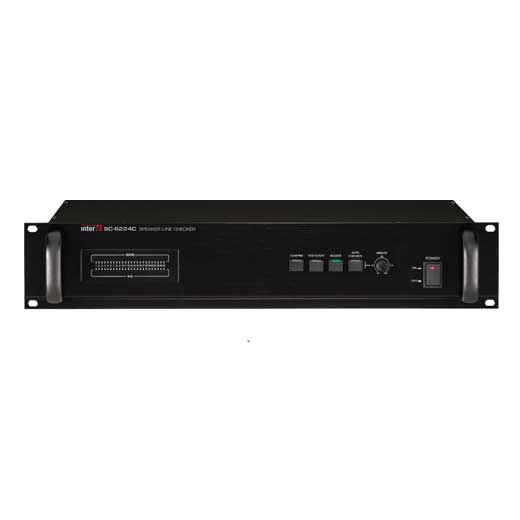

SC-6224C
체크범위 33.3Ω~3kΩ(±10%)/ 채널
체크시간 300msec 이하/채널
실시간 쇼트 체크 용량 100V 기준 3A(±10%) 이상/채널
권장 앰프 용량 300W 이상
체크 방법 실시간 / 수동 / 자동
자동 체크 시간 설정 범위 5분 ~ 200분
체크채널 24채널
사용전압 DC 24V, 750mA
사용온도 -10˚C ~ +40˚C
중량(세트) 4.28kg
외형(세트) 482(W) × 88(H) × 280(D)mm
악세서리
LINK IN/ OUT 케이블  RS-485(Max. Distance 1km)
